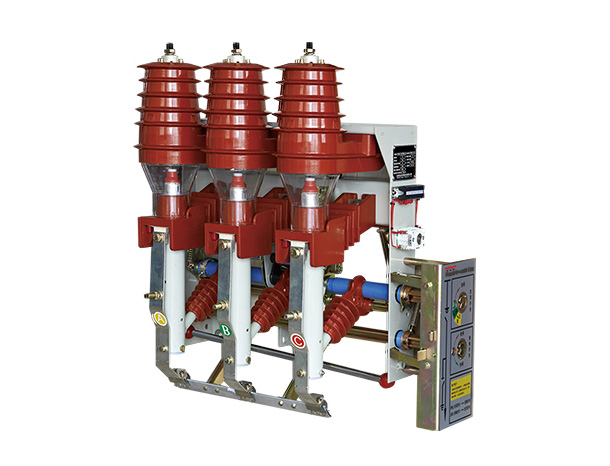

COFKRN12-12D/T125-31.5 压气式负荷开关

  • 产品品牌:欧迪森电气
  • 产品名称:COFKRN12-12D/T125-31.5 压气式负荷开关
  • 产品类别:高低压元器件
  • 销售热线:400-6825-856 0577-62706805
  • 产品概述

  • 产品样本

  • 认证证书

  • 产品价格表

  • 在线咨询

产品概述

用途和适应范围

COFKN12 户内交流高压负荷开关(以下简称负荷开关), 适用于三相交流10kV、50Hz 的配电系统中, 能关合、
承载和开断正常额定电流,并能关合短路电流及在规定的时间内承载短路电流的一种开关设备。其与高压限流熔断器(带撞击器)及脱扣装置构成COFKRN12-12D/T125-31.5 户内高压交流压气式负荷开关—熔断器组合电器,具有开断额定电流、过载电流能力,开关有明显可见的隔离断口,配装具有关合能力的接地开关及电动弹簧机构,能够远动远控。
负荷开关与配电柜组合成环网开关柜,广泛用于城网建设、工矿企业、小区住宅、高层建筑和公共设施等配电
系统中,起着电能的分配、控制和保护作用。
负荷开关系列产品符合GB3084-2004《3-63kV 交流高压负荷开关》;GB16926-2009《交流高压负荷开关熔断
器组合电器》;GB1985-1989《交流高压隔离开关和接地开关》等标准规定。

真空负荷开关特点

● 负荷开关指的是绝缘依靠的是真空间隙,当触头在机械作用下拉到一定开距时,负荷电流被切断。
● 负荷开关采用真空灭弧室,灭弧能力强,性能可靠、安全。
● 负荷开关为框架结构,结构独特紧凑,集成了隔离开关、负荷开关、熔断器、接地开关为一体的高性
能高压电器产品,并有明显可见断口,可带接地刀并与开关实现联锁。
● 隔离开关为直动式,运动方向与真空灭弧室方向平行。开关分闸后具有明显隔离断口。
● 有安全隔板,当接地开关合闸的同时,与接地开关联动的安全隔板自动将带电的静触头(母线室)封闭,
检修或更换熔断器绝对安全。
● 隔离开关、负荷开关分合顺序有可靠的机械程序保证。合闸操作时,隔离开关先合闸后接地开关才合闸。
分闸操作时,负荷开关先分闸后隔离开关才分闸。
● 负荷开关和接地开关之间机械连锁防止误操作,负荷开关为电动、手动两用,可实现远距离控制。
● 负荷开关附有门锁,可方便地将开关柜门连锁,当柜门打开或柜门未锁好时,负荷开关不能操作,当
接地开关未合闸时,柜门不能打开。

使用环境条件

● 环境温度:不大于+ 40℃,不低于- 25℃。
● 海拔高度不超过2000m。
● 相对湿度:日平均值不大于95%,月平均值不大于90%。
● 饱和蒸气压:日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3Mpa。
● 地震烈度:不超过8 级。
● 安装地点:无火灾、爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所。

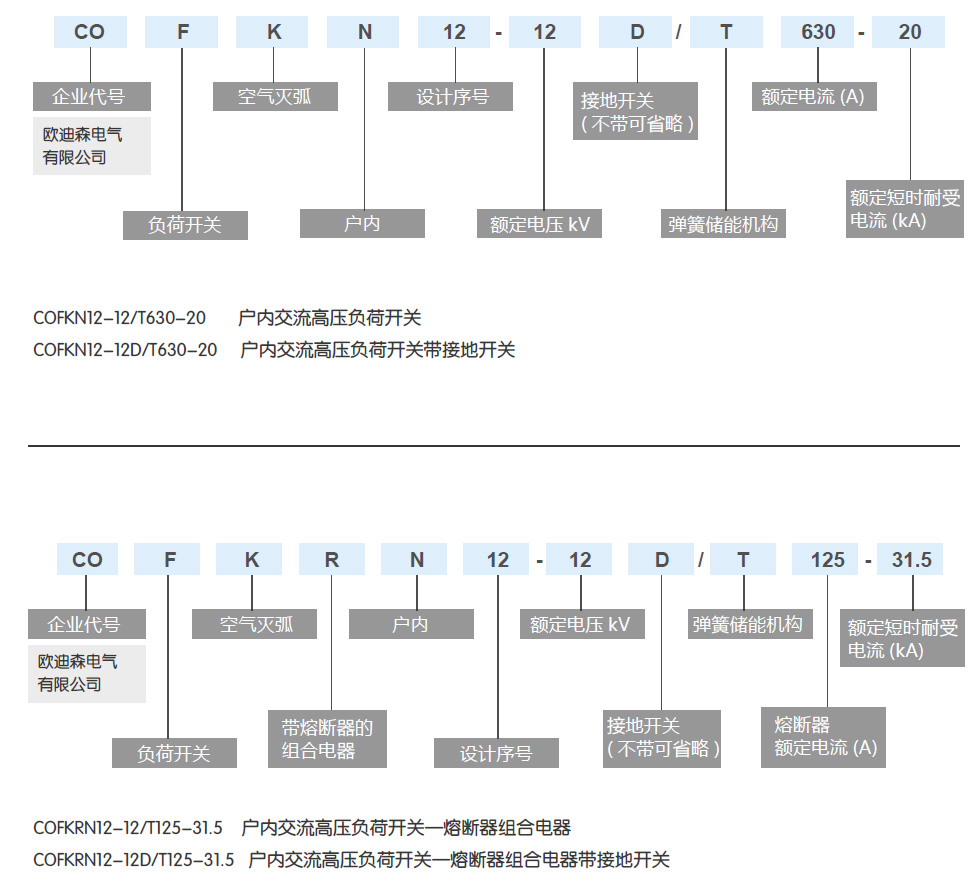

型号及含义

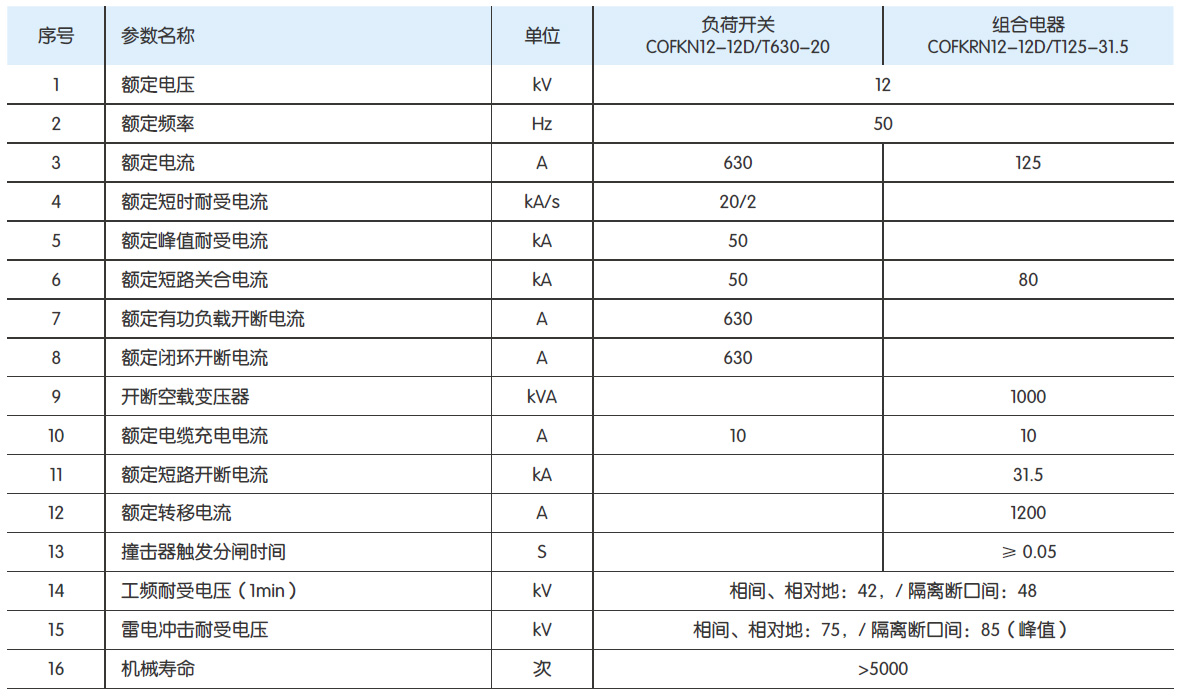

主要技术参数

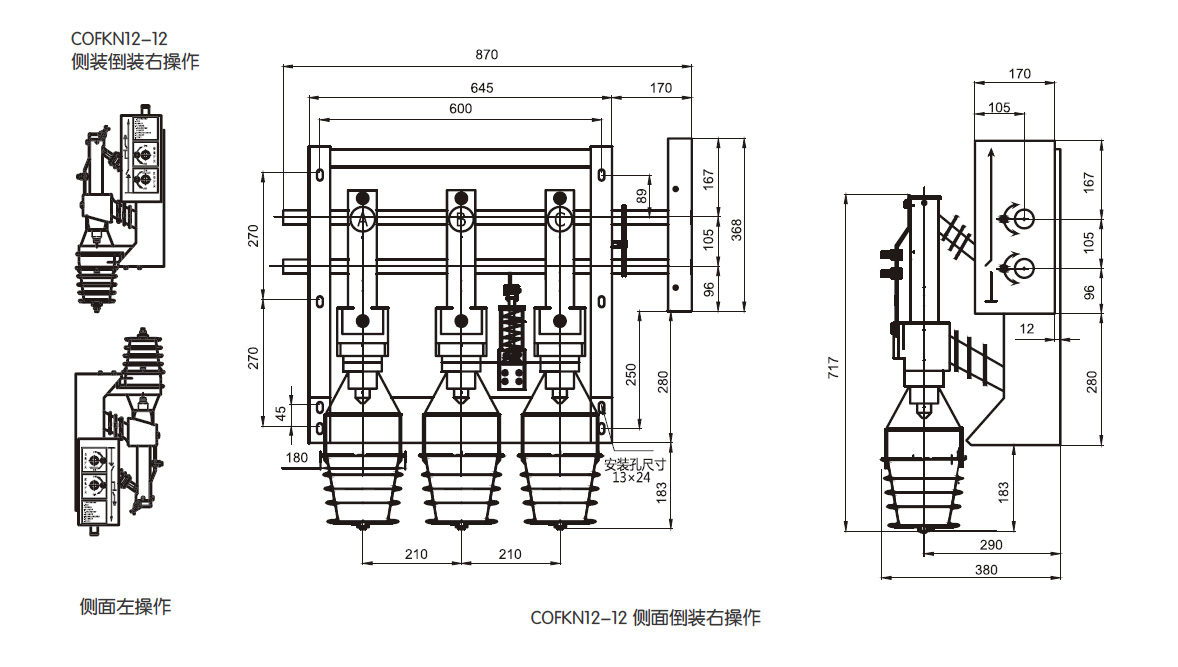

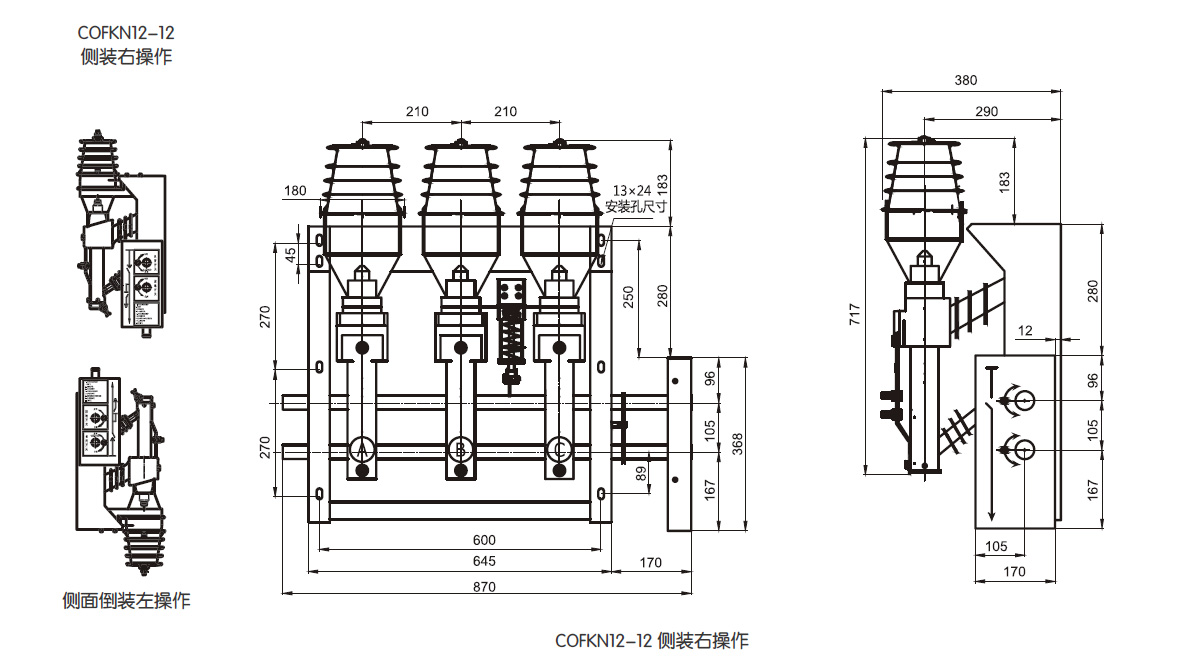

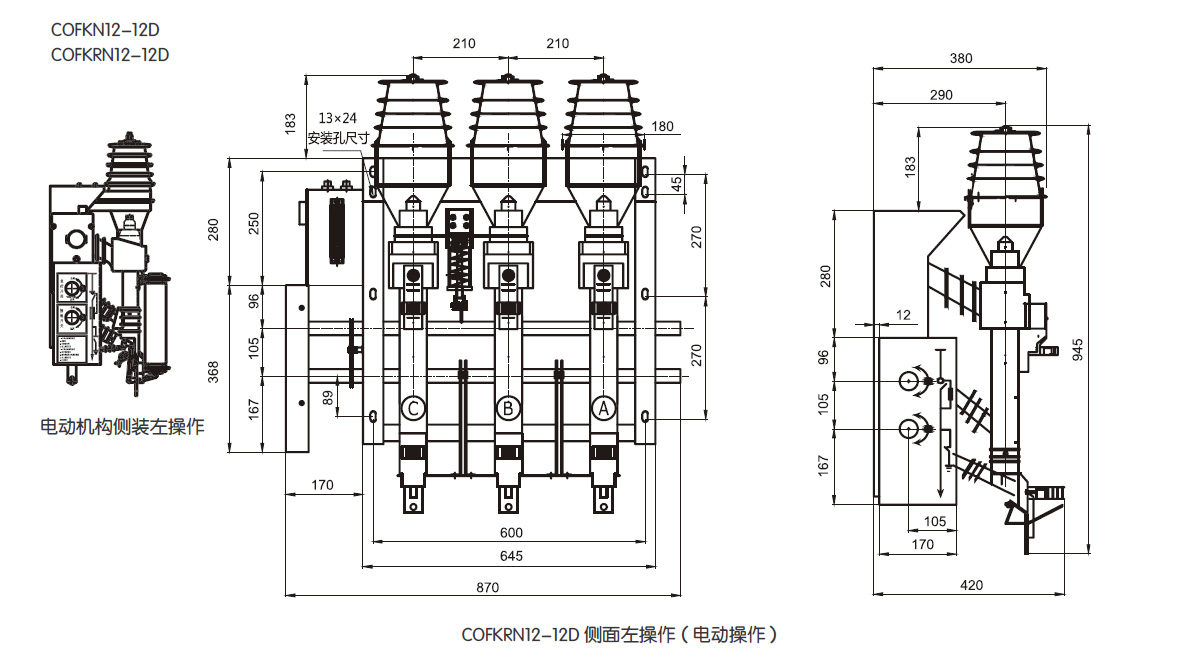

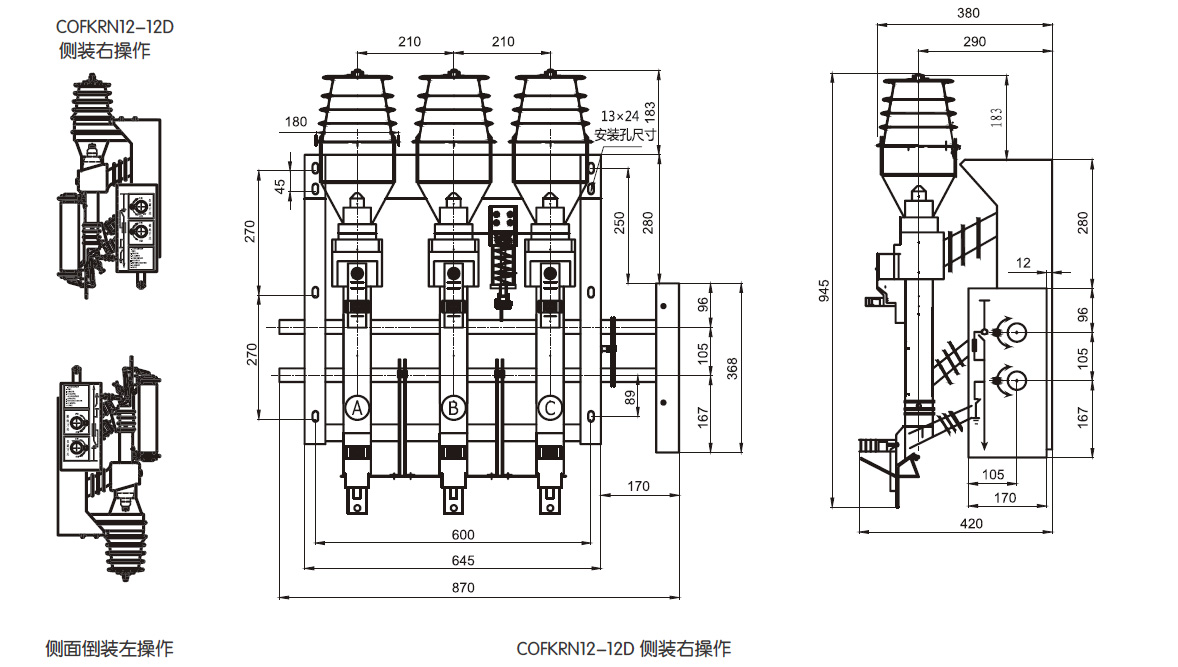

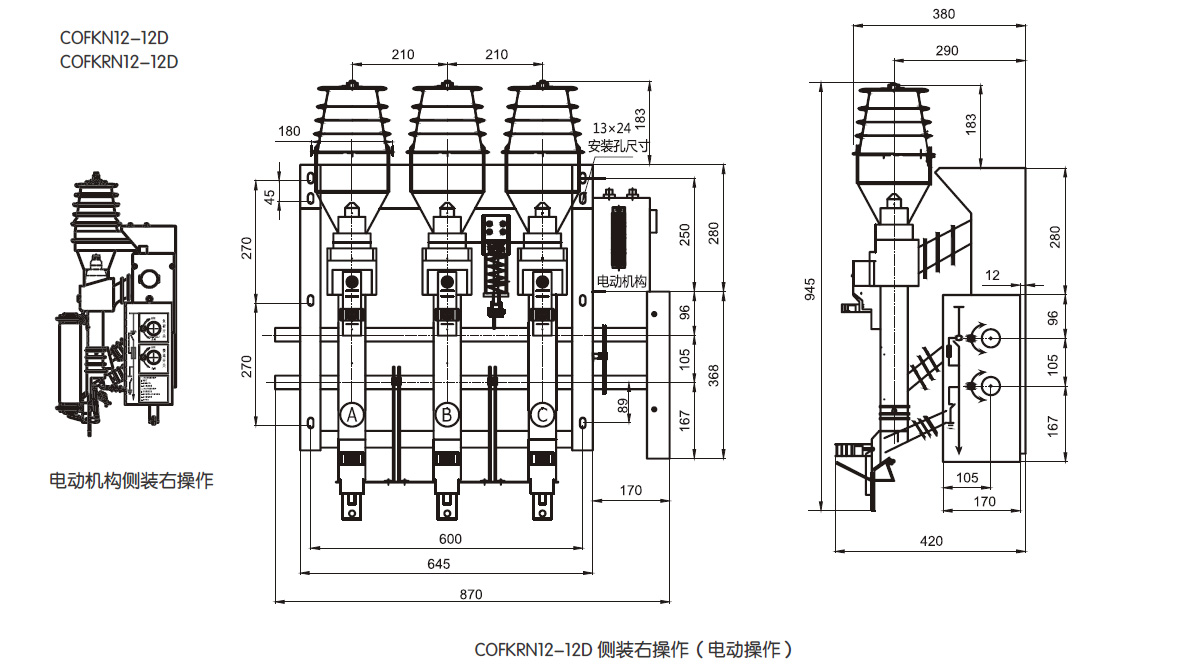

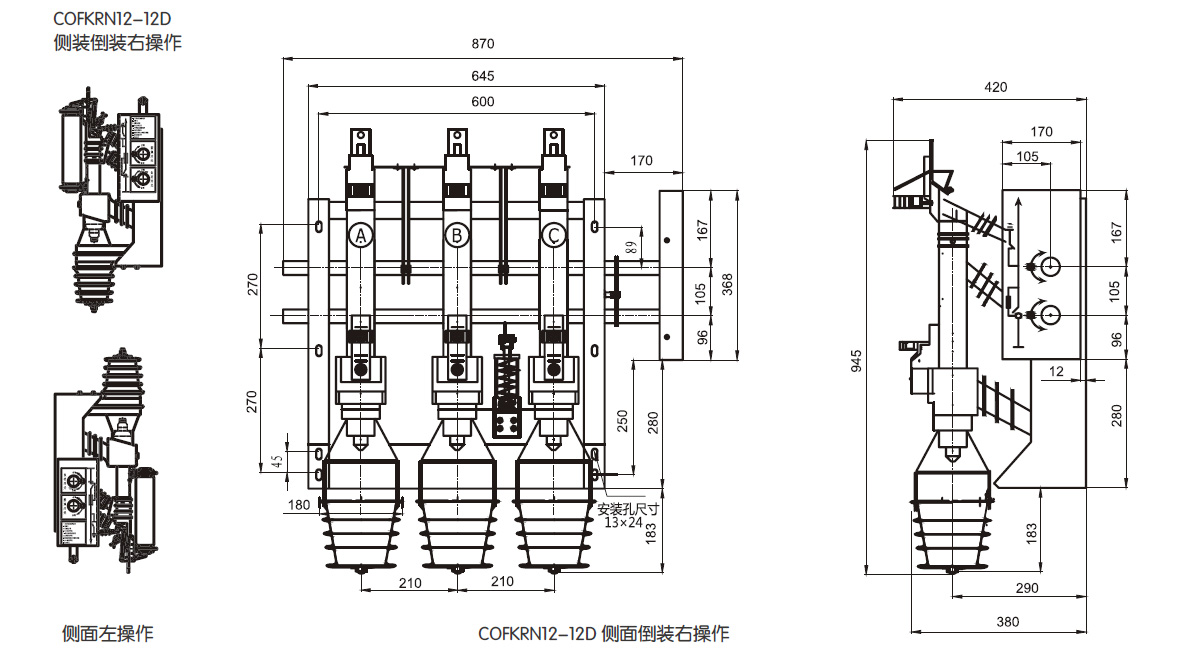

外形和安装尺寸
