概述

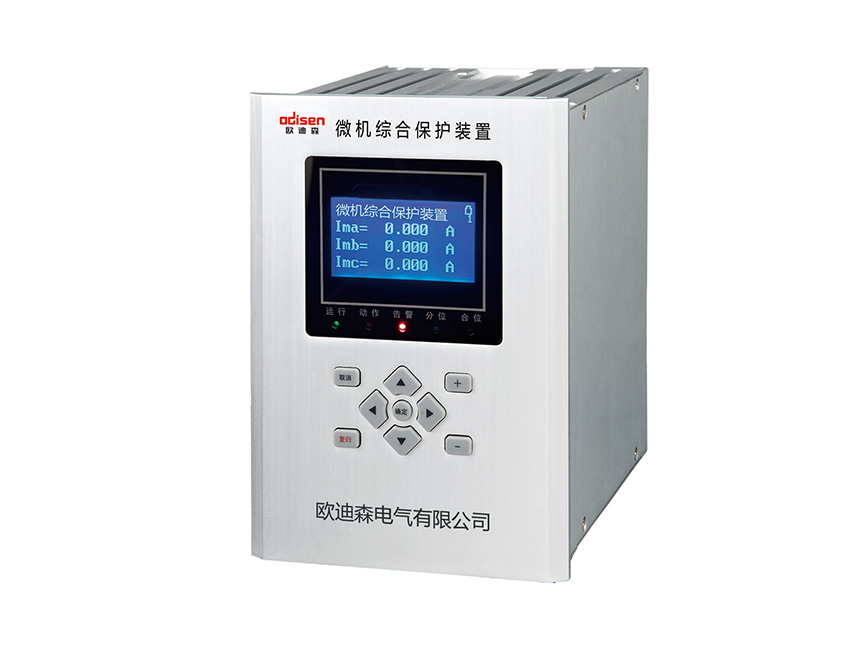

NYM-800G 系列微机保护测控装置是集保护、监视、控制、通讯等多种功能于一体的电力自动化高新技术产品，是构成智能化开关柜的理想电器单元。多种功能高度集成，灵活配置，友好人机界面，微机测控保护装置作为不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统等各类电器设备和线路保护及测控，系统电压电流保护及测控。微机测控保护装置内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电流模拟量和开关量的完整强大的采集功能，自带自适应型操作回路，配备标准RS485 和工业CAN 通讯口。
NYM-800G 系列微机保护测控装置适用于220kV 以下电压等级的电力系统、发电厂、变电站、工矿企业、医院、智能大厦等对电力质量要求高的场所。

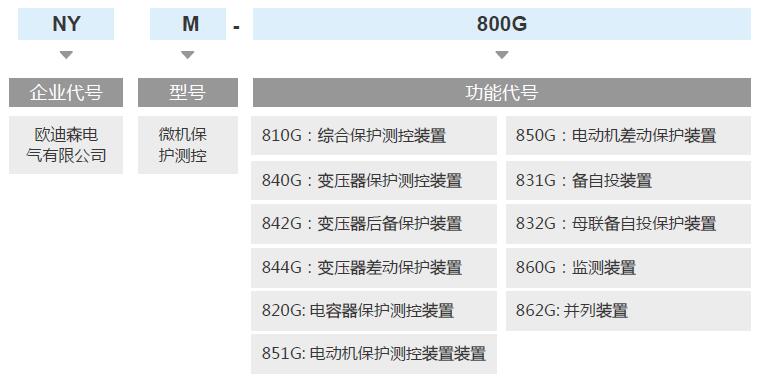

型号及含义

装置特点

● 集保护、测量、监视、控制、人机接口、通信等多种功能于一体；专门针对开关柜进行“单元化”设计，一台装置即可完成开关柜内所有的自动化功能。
● 采用32 位数字信号处理器（DSP），具有先进内核结构、高速运算能力和实时信号处理等更优良。
● 采用铝合金全密封式结构，具有良好的抗震、防尘性能。
● 小型化设计，体积小，重量轻，外形美观，安装方便。
● 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强。
● 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便。
● 装置供电及操作电源为交直流两用。AC/DC 110V 220V 通用。
● 具有RS485 总线串行通信口，并集成了MODBUS 标准通信规约。
● 具有事件顺序记录功能，可记录150 事件，数据掉电不丢失。
● 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持。
● 外形小巧精细、结构合理、采用高等级、高品质的元器件及多层板技术和SMT 工艺，使产品具有很高的电气性能。

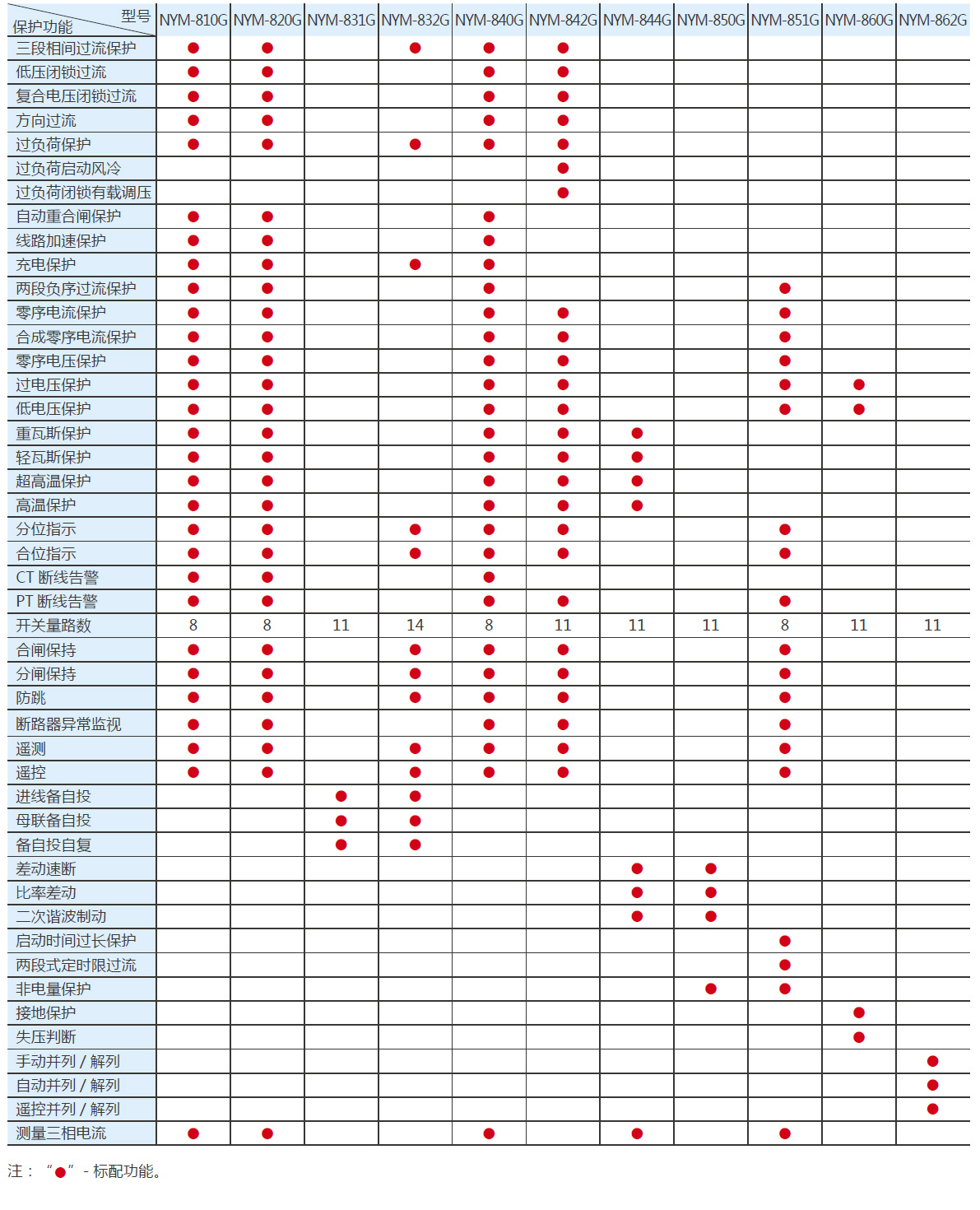

功能选型

应用标准

GB6162-85《静态继电器及保护装置的电气干扰试验》
GB7261-87《继电器及继电保护装置基本试验方法》
GB2887-89《计算机站场地技术条件》
GB14258-93《继电保护和安全自动化装置技术规程》
GB50062-92《电力装置的继电保护和自动化装置设计规范》
DL/T527-2002《静态继电保护装置逆变电源技术》
IE870-5-103《继电保护信息接口标准》
GB/T15145-94《微机线路保护装置通用技术条件》
GB/T16435.1-1996《远动设备及系统和接口（电器特征）》

GB/T17626.2《静电放电抗扰度试验》
GB/T17626.3《射频电磁场辐射抗扰度试验》
GB/T17626.4《电快速瞬变脉冲群抗扰度试验》
GB/T17626.5《浪涌冲击抗扰度试验》
GB/T17626.6《射频场感应的传到骚扰抗扰度试验》
GB/T17626.8《工频磁场抗扰度试验》
I GB/T17626-1998《电磁兼容试验和测量技术》
GB/T14537-1993《量度继电器和保护装置的冲击与碰撞试验》

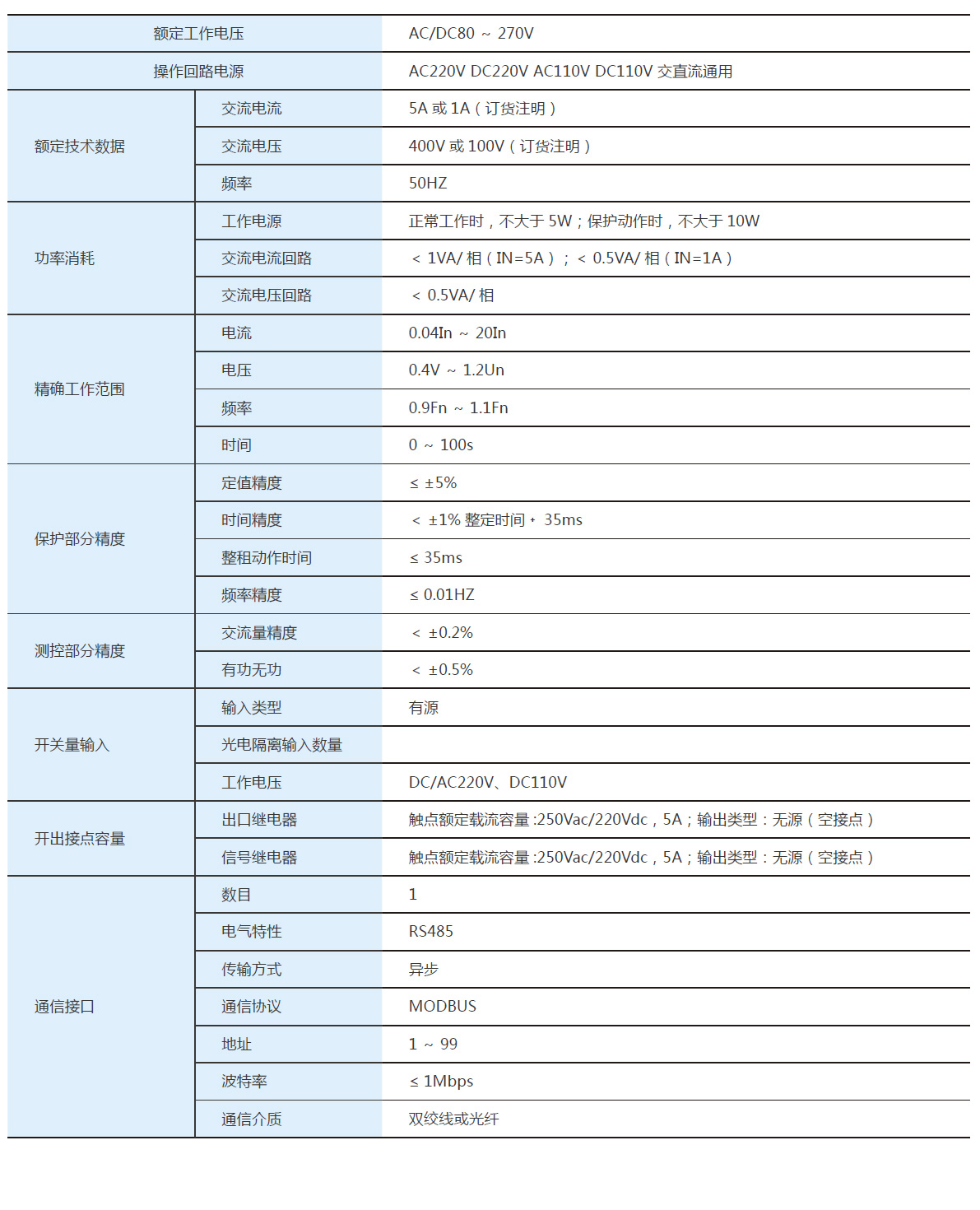

技术参数
