交流充电桩的应用

时间:2023-08-09浏览量:725

交流充电桩的应用

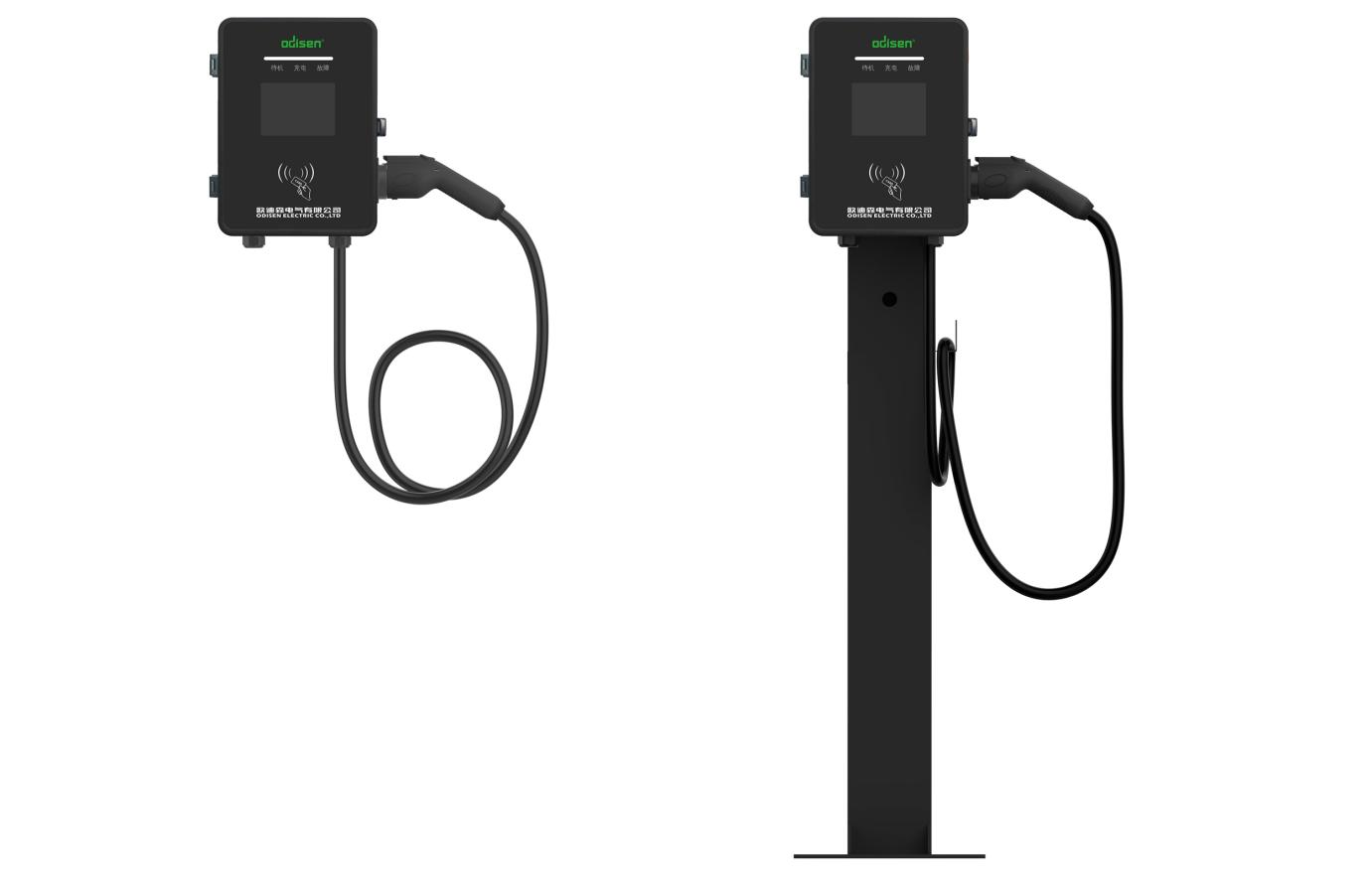

一、 交流充电桩

1、交流充电桩原理:通过交流电源向电动车的电池充放电。在交流充电过程中,电源会提供一个交流电流,它频繁地在正、负两个方向之间变化。电动车的充电器会将交流电流转换为所需的直流电流以充电电池。交流充电的主要特点是充电设备简单、成本低廉,且适用于大部分普通家庭电源。交流充电桩是使用交流电源为电动汽车提供电能的充电方式,交流充电功率一般较小,也被称为慢充交流慢充系统通过慢充线束(充电桩或整车自带)与交流充电桩或220V家用交流插座连接,通过车载充电机OBC将220V交流电转化为直流电,实现电动汽车动力电池的能力补充。













2、交流充电桩的标准:

2.1.国家标准

GB/T 20234.2-2015电动汽车交流充电器 第2部分:交流充电接口

GB/T 18487.1-2015电动汽车用安全规范 第1部分:车用电池组

2.2.行业标准行业标准主要由中国汽车工业协会、中国电力设备行业协会等制定,如《新能源汽车充电设施技术规范》、《电动汽车充换电站设计规范》等。

2.3.欧洲标准欧盟对充电桩的标准主要由欧洲标准化委员会(CEN)和欧洲电气标准化委员会(CENELEC)制定,其中最主要的标准为EN 61851。

2.4.美国标准
美国对充电桩的标准主要由美国国家标准协会(ANSI)和美国电气与电子工程师协会(IEEE)制定,其中最主要的标准为SAE J1772。

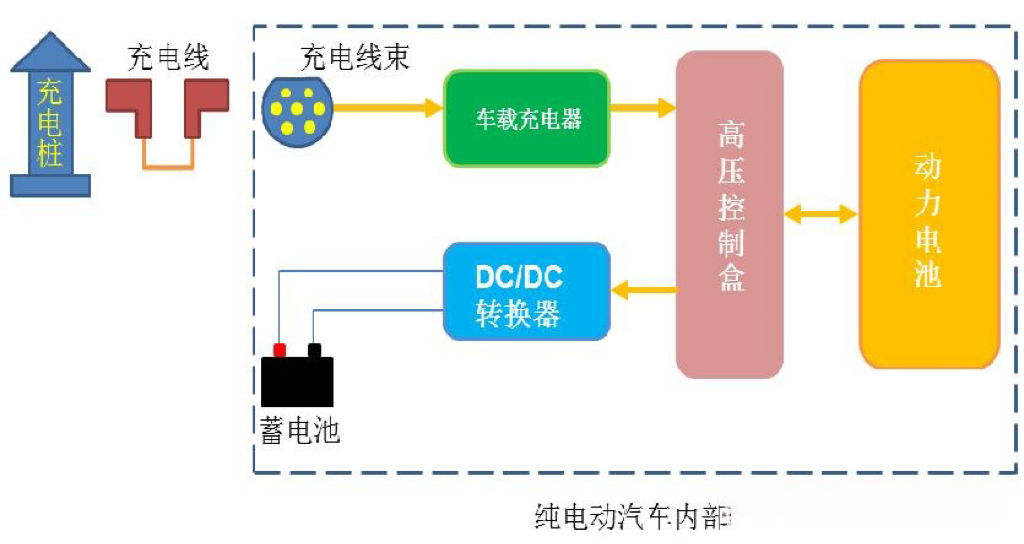

3、交流充电桩系统组成:

新能源汽车充电系统主要由充电桩、充电线束、车载充电器、高压控制盒、动力电池、DC-DC转换器、低压蓄电池以及各种高压线束和低压控制线束等组成。

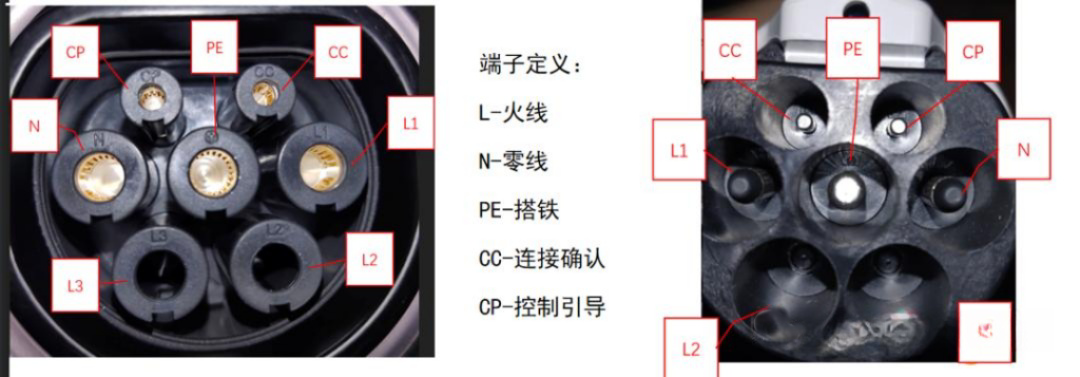

4交流充电桩接口:7个孔的交流插座

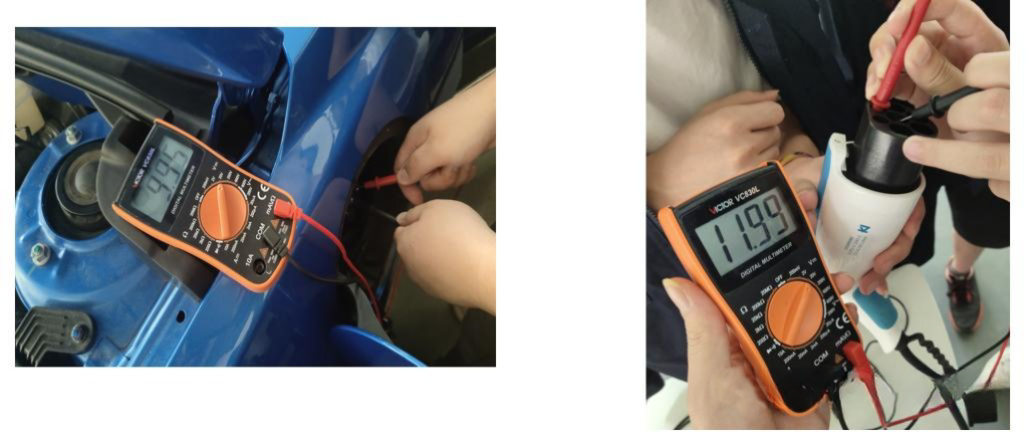

当车辆处于交流充电模式下,车载充电机检测交流充电接口的CC、CP 信号 ( 充电枪插入、导通信号 )并唤醒 BMS,BMS唤醒车载充电机并发送指令充电,同时闭合主继电器,动力电池开始充电。充电时间:预估 13h ~ 14h 可充满。



5交流充电桩电源:

13.5KW、7KW交流充电桩采用AC220V, 11KW、21KW交流充电桩采用AC380V。1)CC、CP信号连接正常。

2、车载充电器(OBC)220VAC供电电源正常,OBC常电源正常,OBC工作正常。

3、OBC唤醒信号正常

4、车辆端VCU、组合仪表、车载终端、BMS通讯正常,正负接触器正常。

5、动力电池包温度大于0度,小于45度。

6、动力电池包最高单体电池电压与最低电池电压压差小于300mv。

7、动力电池包最高温度点与最低温度点温差小于15度。

8、车辆绝缘电阻阻值大于500Ω/v。

9、实际最高单体电压不大于单体电池额定电压400mv。

10、高低压线路连接正常、远程预约充电开关关闭。



6交流充电桩充电流程:

交流充电需要使用交流充电桩,中间需要经过车载充电机和电池管理系统两道关卡。直流充电需要使用直流充电桩。交流桩具体充电流程如下:
1步:插枪用户从充电桩拔枪并插入汽车充电口,枪和车的物理连接完成。
2步:扫码启动用户手机小程序/APP扫描桩上的二维码获取充电桩唯一编码和充电枪编码等,同时确保账户里有足够的余额,然后点击小程序/APP上的【启动充电】。

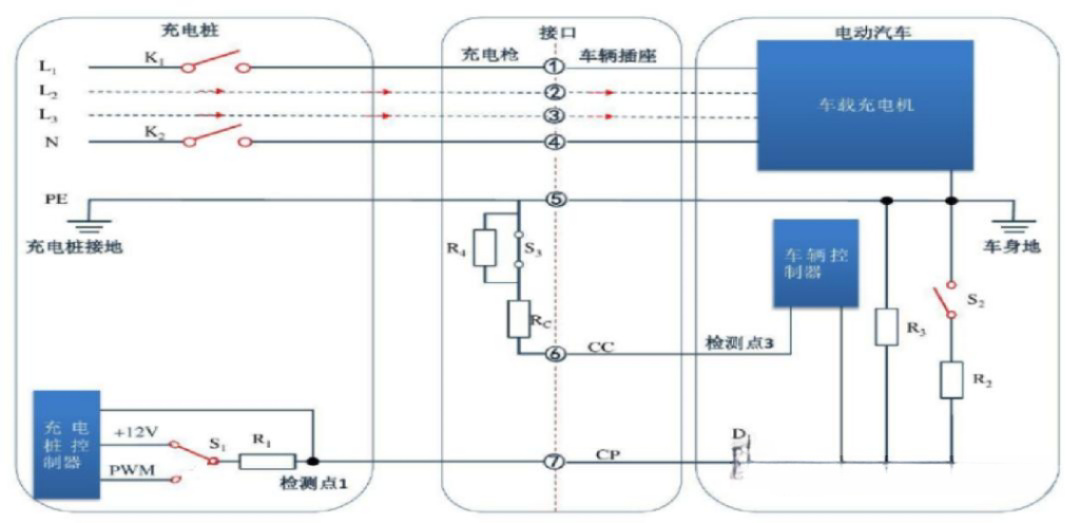

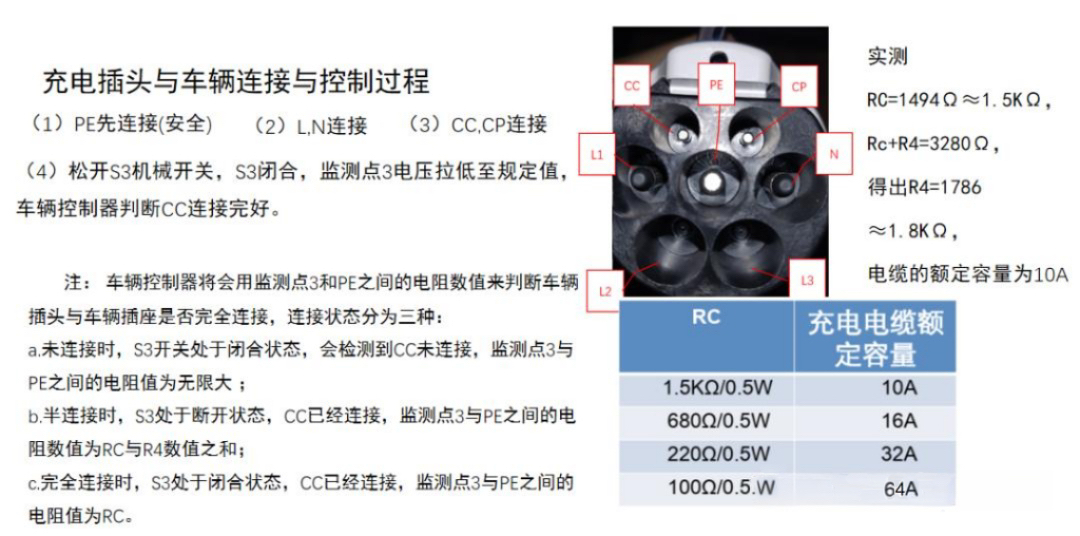

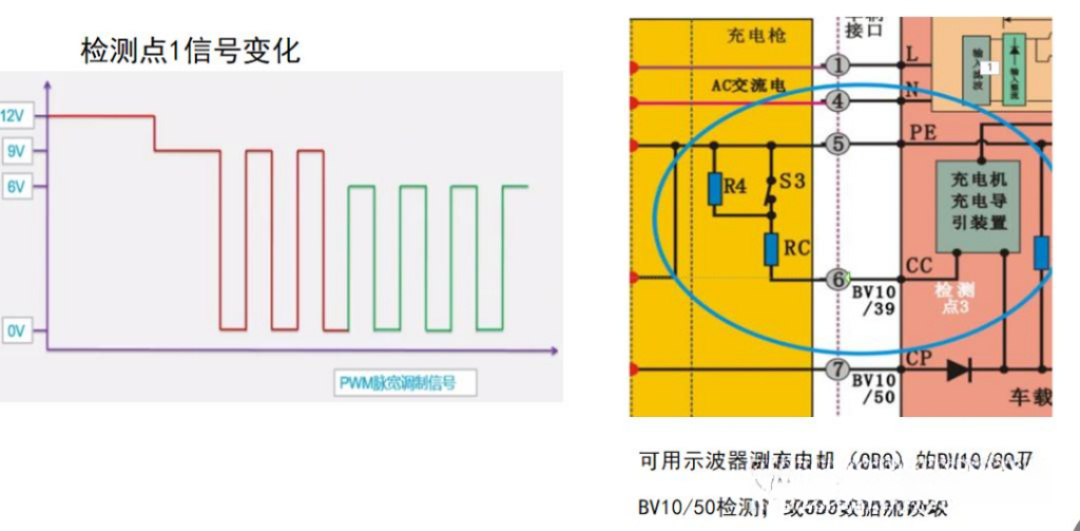

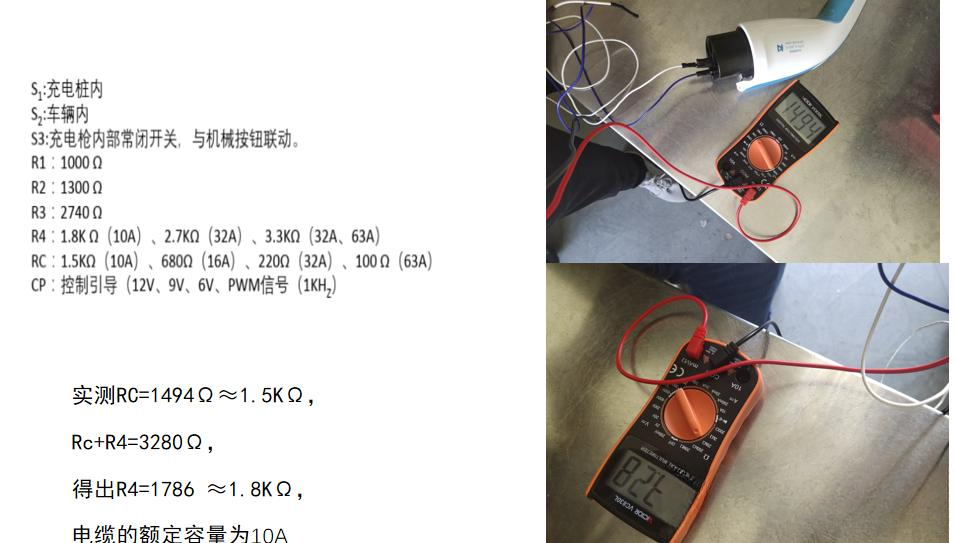

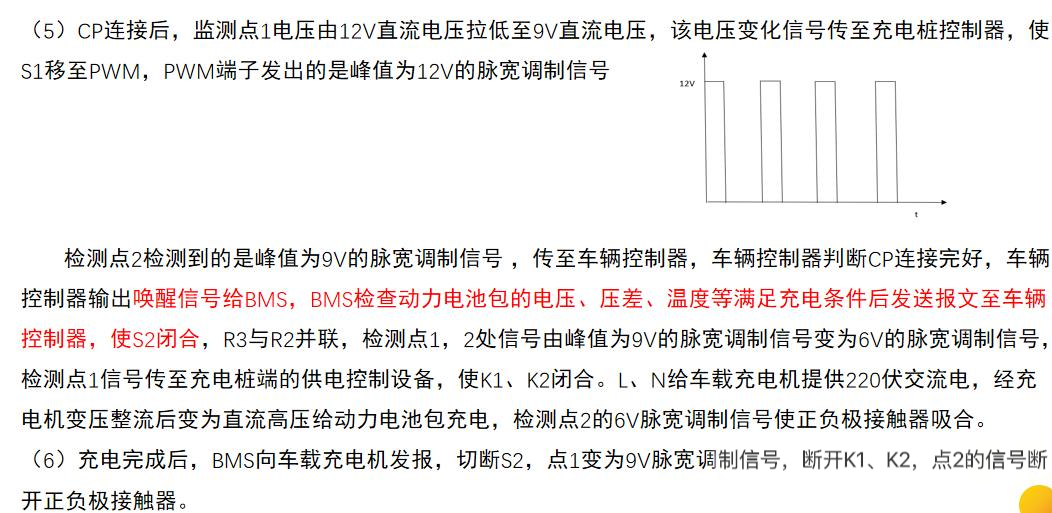

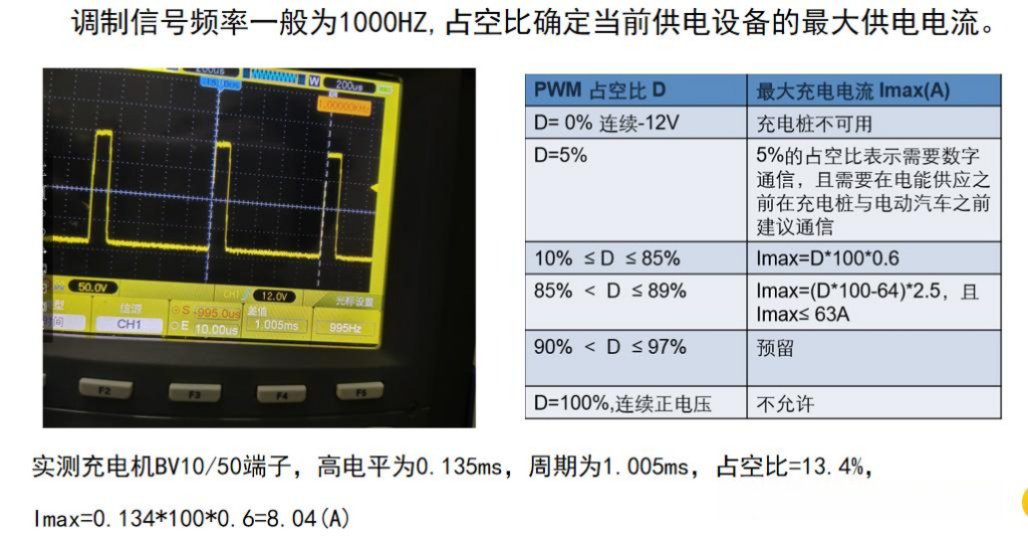

3步:开始充电充电桩发送“充电激活信号”和“交流充电连接信号”给VCU和BMS。VCU检测到“充电激活信号”和BMS发出的“交流充电连接信号”,吸合“慢充高压继电器”并控制慢充电子锁执行“闭锁逻辑”。BMS通过CP回路电压检测车端枪头是否插接良好,并通过检测CC回路阻值识别“电缆的额定容量”,通过检测CP回路的PWM信号确认交流充电桩的最大供电电流,BMS将前两者与OBC发送的“额定输入电流值”进行取小设定为OBC的“最大允许输入电流值”设定车载充电机输入电流,并将充电电压及充电电流信息发送OBC。BMS吸合充电继电器,并通过CAN报文发送“车载充电机控制命令”,OBC收到后启动充电。
4步:停止充电结束充电,把枪放回枪座。

7、交流充电桩安装流程:

1.准备工具将充电桩从包装箱中移出之前,应注意检测包装箱是否有损坏,对照发货装箱清单,检查随机附件型号是否齐全、正确。如发现附件缺少或型号不符,应及时做好现场记录,并立即与制造商联系。同时需要准备的工具有:万用表、电钻、绝缘扳手、压线钳和斜口钳等,在完成以上工作后还需要线缆,线缆规格具体如下:

线缆名称

线缆规格

长度

电力电源线

3*10mm² 及以上电源电缆线

以具体施工长度为准

2.选择合适的位置首先,要选择合适的位置来安装充电桩。最好选择离电源近、停车位方便的地方。

3.确定电源接口根据交流充电桩的功率和电压确定电源接口的类型和参数,并选择合适的电源接口。

4.固定底座使用膨胀螺栓将底座固定在地面上。

5.接线按照交流充电桩的接线图,将充电桩与电源连接。
6.调试测试连接电源进行测试调试,如果需要网络连接网络进行测试,确保充电桩能够正常工作。

7.启用充电桩在所有测试都通过后,启用充电桩。
