一、产品概述

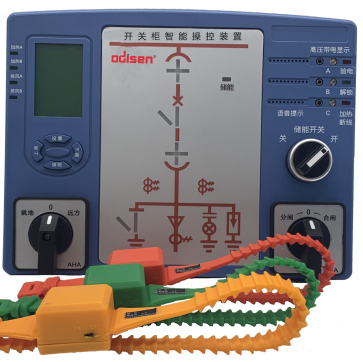

该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应（选配）、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

二、技术参数

2.1 装置技术参数

2.2 无线温度传感器技术参数

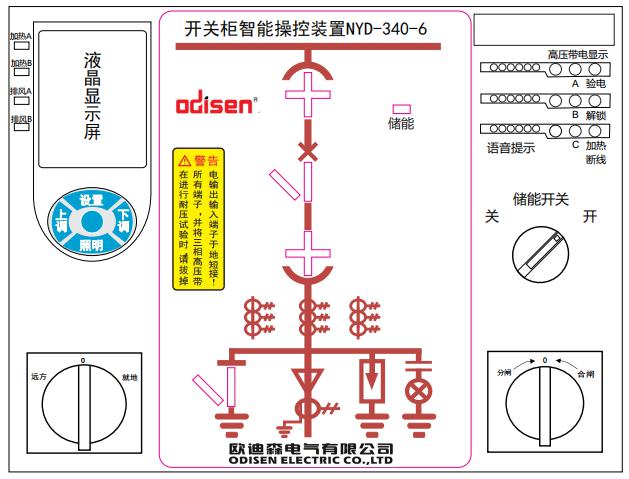

三、装置面板功能图

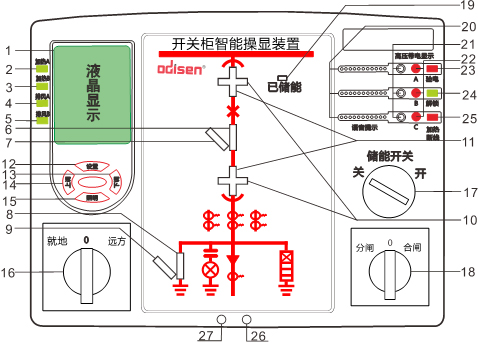

图1、面板功能说明图

四、装置功能注释

4.1  开关柜状态模拟显示

⑴断路器分、合闸指示：
断路器合闸时，红色模拟条 6 发光
断路器分闸时，绿色模拟条 7 发光
⑵手车工作位置和试验位置：
手车位于工作位置时，红色模拟条 11 发光
手车位于实验位置时，绿色模拟条 10 发光
(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
⑶接地刀指示：
当接地刀处于分闸状态时,绿色模拟条 9 发光
当接地刀处于合闸状态时,红色模拟条 8 发光
⑷储能：
当已储能时,储能指示灯 19 发光
当未储能时,储能指示灯 19 不发光

4.2  防误语音提示

⑴当接地刀处于分闸状态、断路器处于合闸状态，误将手车从试验位置推至
工作位置时，防误语音提示“请分断路器”同时模拟条10、11、7、8、9闪烁。
⑵当接地刀处于合闸状态、断路器处于分闸状态，误将手车从试验位置推至工作位置时，防误语音提示＂请分接地刀＂，同时模拟条10、11、6、7、9闪烁。
⑶当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态，误将手车从试验位置推至工作位置时，防误语音提示“请分断路器，请分接地刀”，同时模拟条10、11、7、9闪烁。
注：三条语音提示内容主要针对手车式断路器柜。

4.3  分合闸操作功能

开关柜智能操显装置可按客户实际需求配置最多不超过三只转换开关，也可根据客户实际需要改为相应的按钮，可实现以下操作：
1）分合闸操作；2）储能操作；3）远方/就地操作；4）照明操作。

  加热除湿及排风控制功能

  4.4.1 出厂默认：温度上限 +15℃，  下限 +5℃；
湿度上限90%RH， 下限75%RH；
排风上限+40℃，   下限+30℃；
  4.4.2 加热启动：当传感器测得的环境温度低于设定的温度下限　
值，或者测得的湿度值大于设定的湿度上限值时启动加热。
4.4.3  加热停止：
a)当传感器测得的环境温度高于设定的温度上限值或测得
的湿度低于设定的湿度下限值时，停止加热；
b)当传感器测得的环境温度超过+40℃时无条件停止加热，　
防止过热损伤。
4.4.4 排风启动：当传感器测得的环境温度高于设定排风上限时，
启动排风，低于排风下限时，停止排风。

4.5  高压带电显示及闭锁功能

   LED启辉电压（kV）：额定相电压×(0.15-0.65)
闭锁启控电压（kV）：额定相电压×0.65
当三相高压同时不带电的状态下，闭锁触点输出闭合，同时解锁指示的红灯
亮。否则闭锁有效，同时启动闭锁无源触点输出。
注：接入电容式高压带电传感器（其输出短路电流不低于220μA±10%）。

4.6  无线测温功能

装置可以同时测量多路电气接点温度，当测量温度大于告警值时，装置输出告警信号。每台操显装置标配3~9点测温(最大可以接收21个测量点温度)。
电气接点在线测温系统由开关柜智能操控装置、接点测温传感器、测温接收模块（已组装在操控装置里）以及台管理软件（非标配）组成。

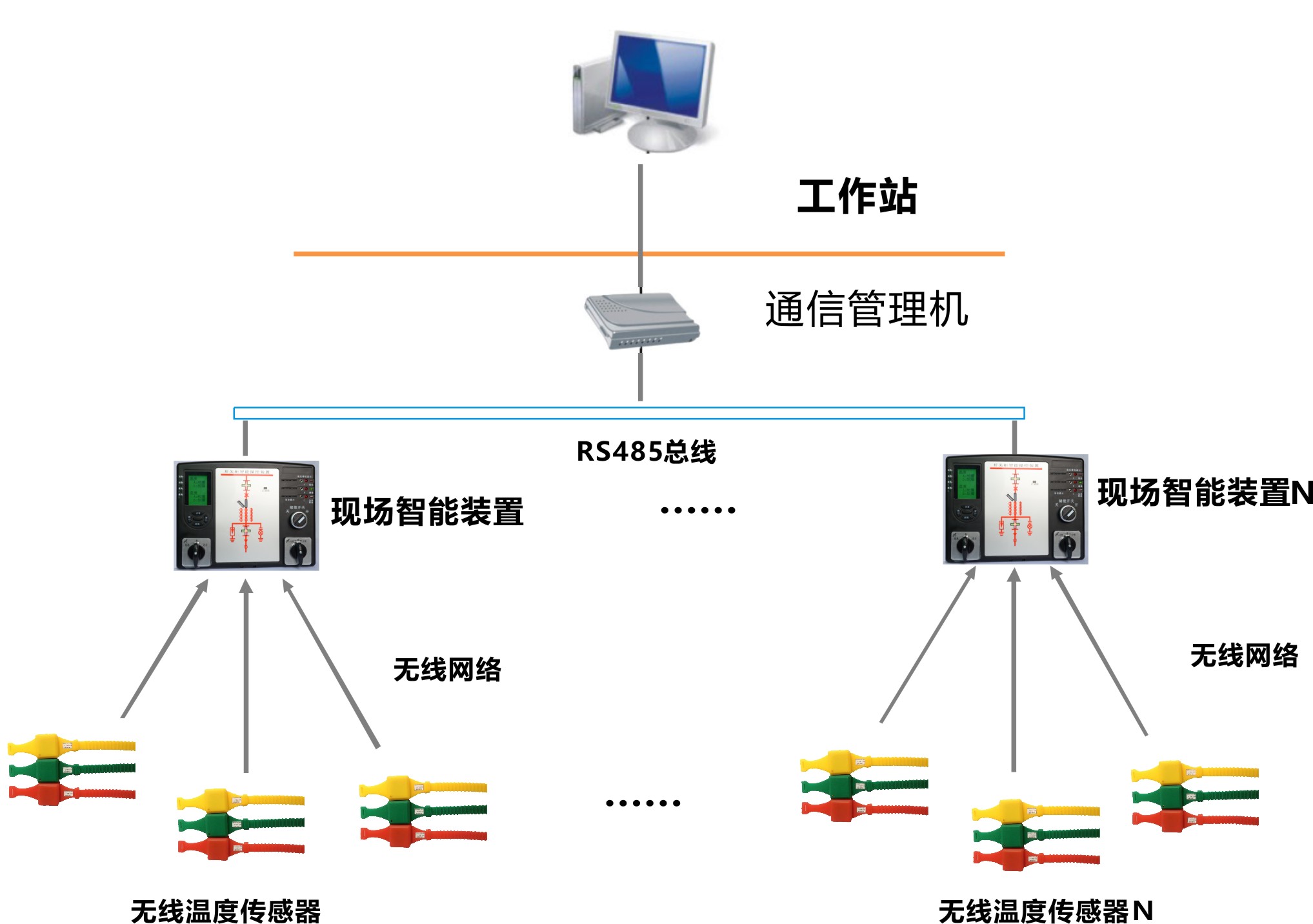

4.6.1 典型测温系统结构图

注：具体方案可能根据现场需求有所调整

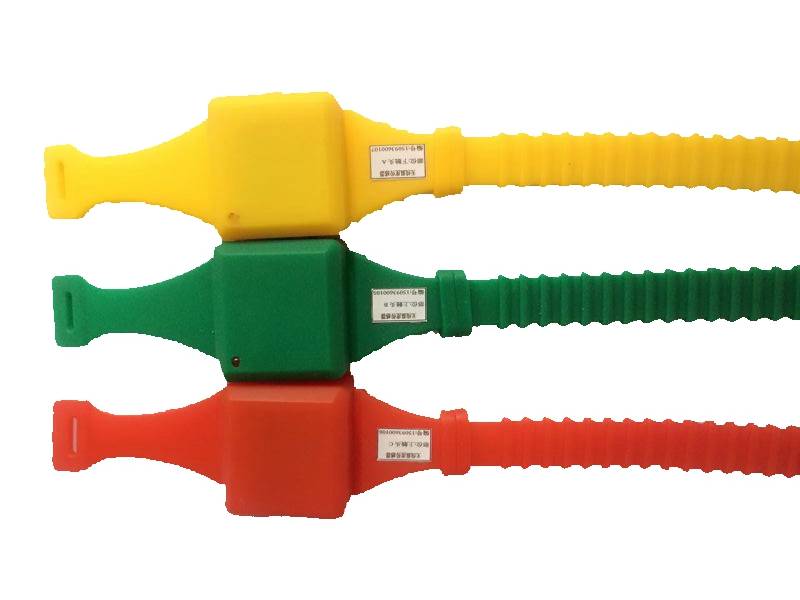

4.6.2 无线温度传感器

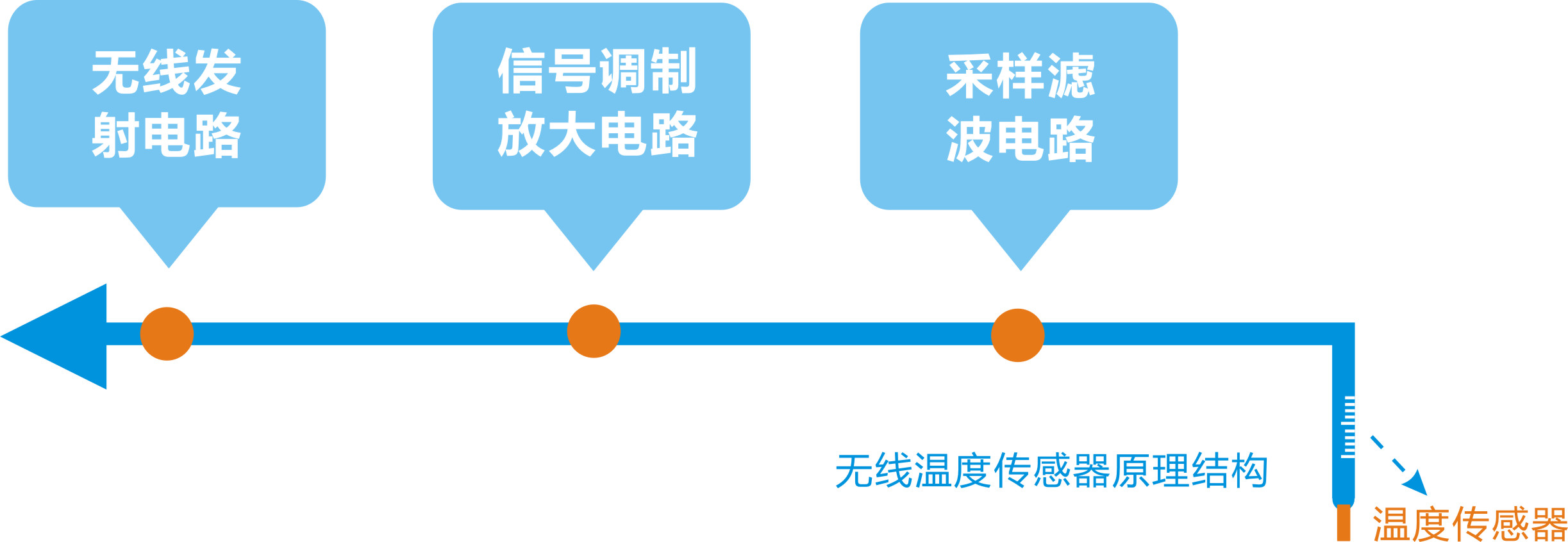

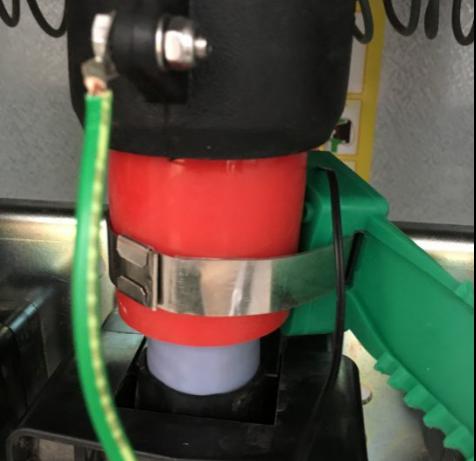

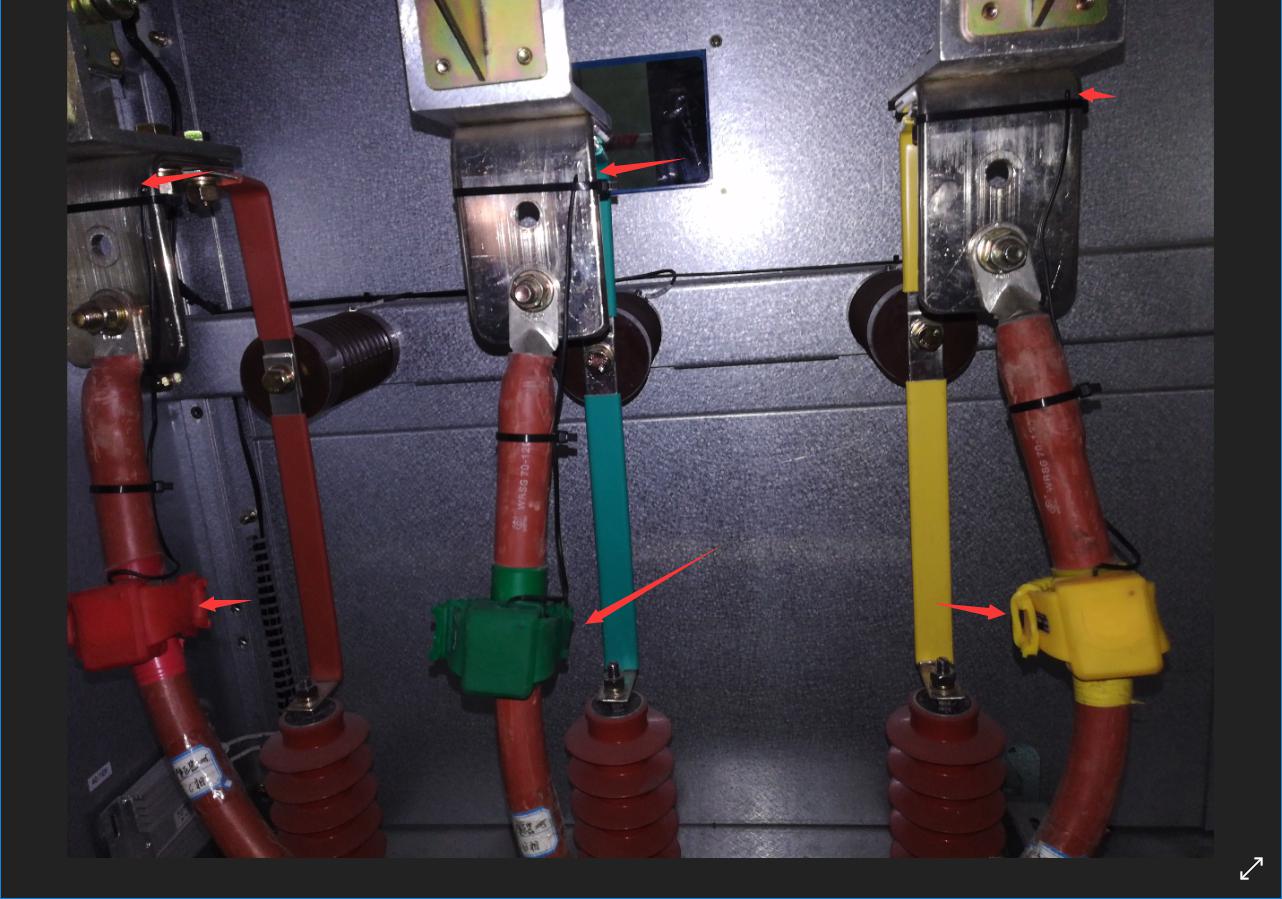

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成（如下图所示）。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。

主要功能：

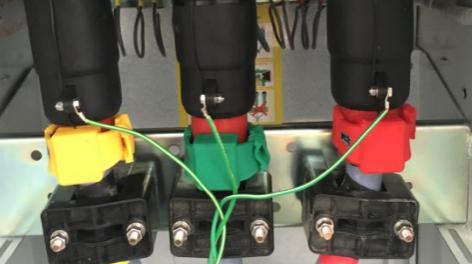

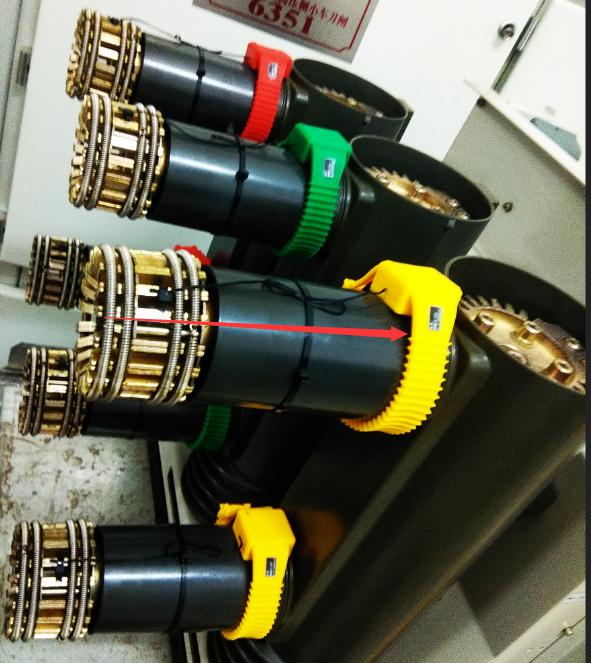

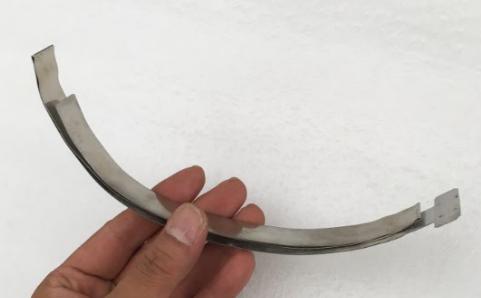

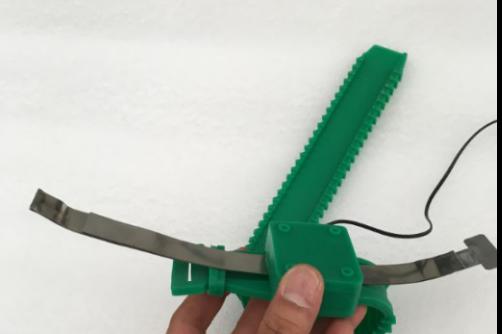

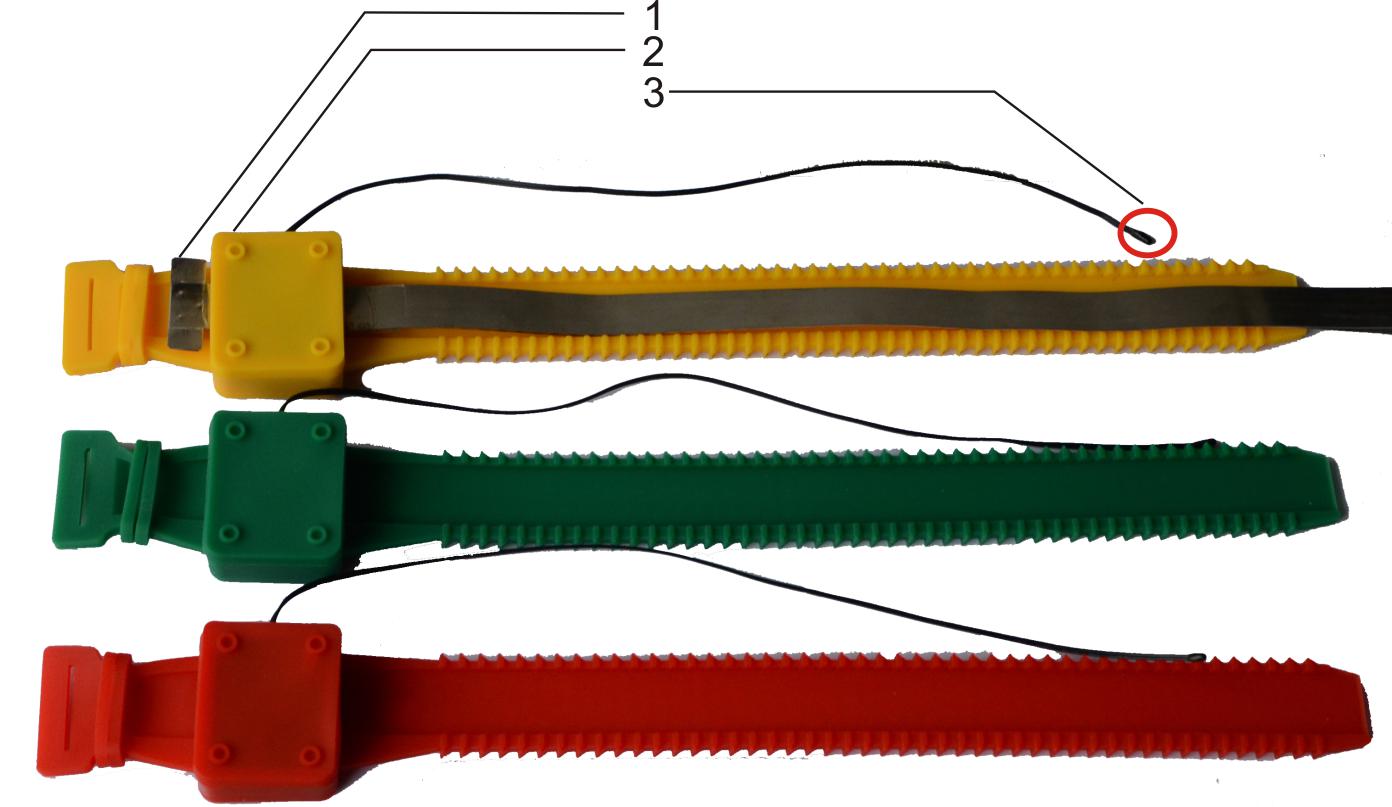

无线温度传感器种类：

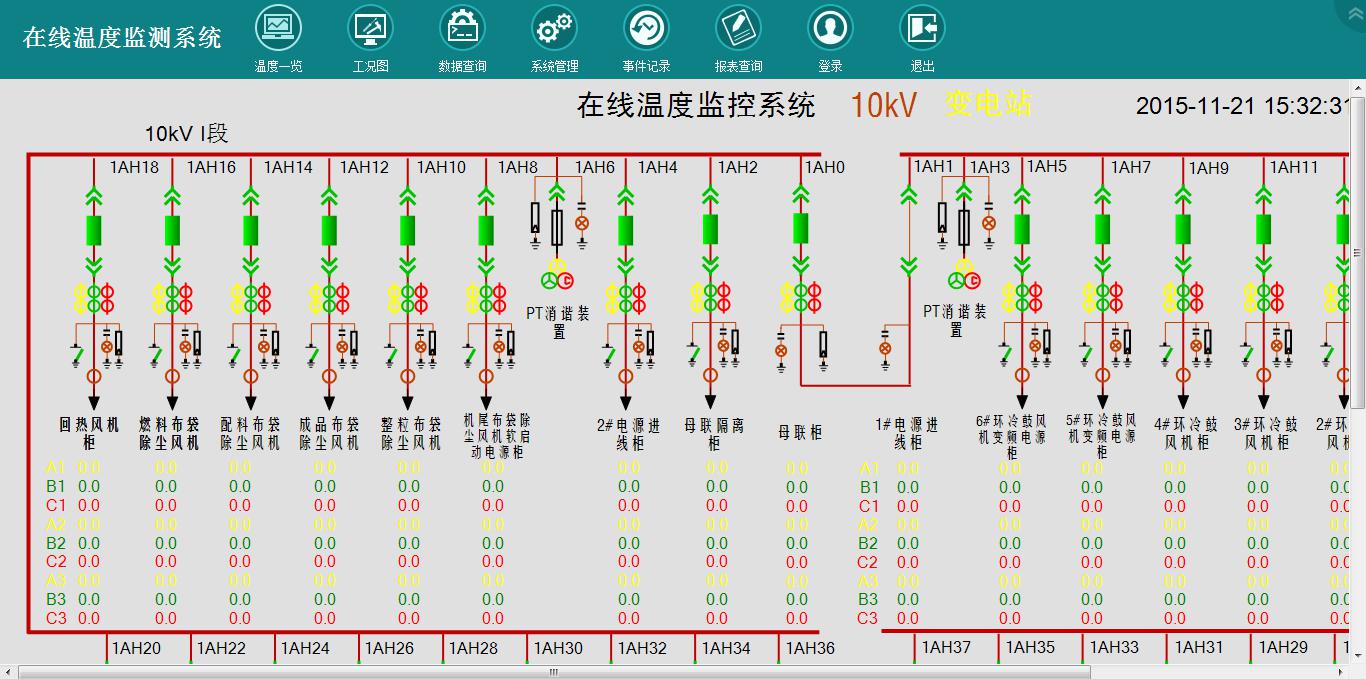

4.6.3 后台监控软件（注：该软件需单独定购）

后台监控软件主要包括主监控中心界面、参数设置、温度数据查询、告警以及温度值实时曲线和历史曲线。主要功能如下：
◆ 电气监控系统分布图
在显示界面可以显示一次系统模拟图。
◆ 温度监测：
在监控系统上集中显示被测各点的温度值。
◆ 报警功能：
实际测量到的参数值超过报警值时进行声光报警，并带有语音报警功能（需后台带音响）。
◆ 故障显示：
被测设备温度点的位置非正常工作时显示故障。
◆ 数据库功能：
存储所有被测点的各个时刻的温度值，以便进行数据查询与历史曲线显示。
◆ 权限管理：
可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作方生效。

4.7 通讯功能

 装置配有标准的RS485通讯接口（Modbus协议，波特率分为1200、2400、4800、9600可选）；

1. 显示与参数设置

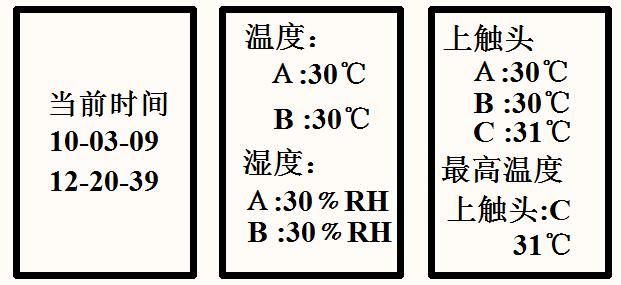

5.1显示界面

 时间                温温度显示          触点温度显示

5.2参数查询

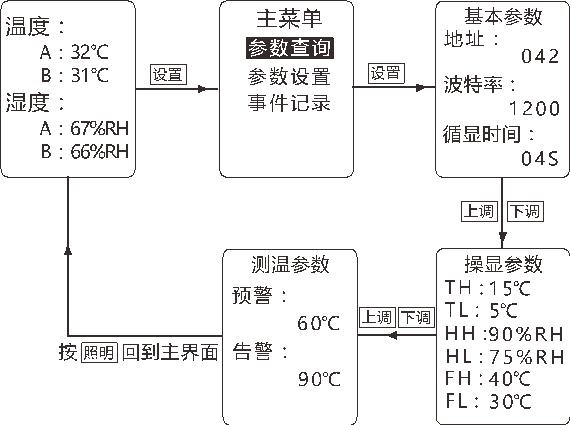

     参数查询流程：

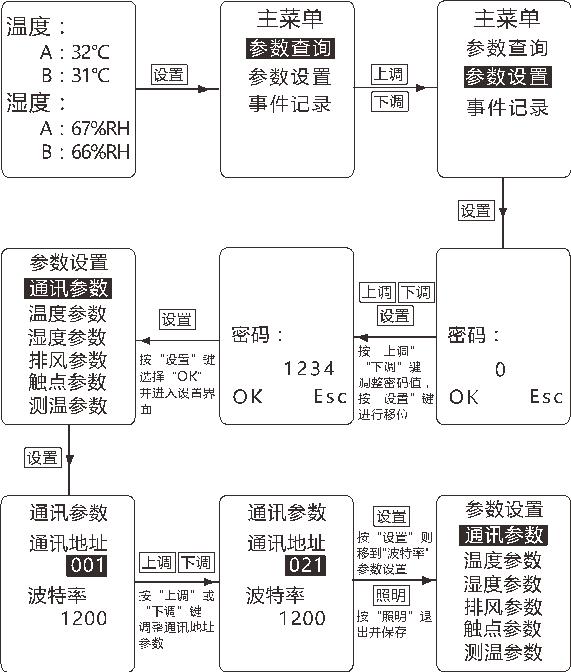

5.3 参数设置


参数设置流程：(以设置通讯地址为例，其它参数设置方法一样)

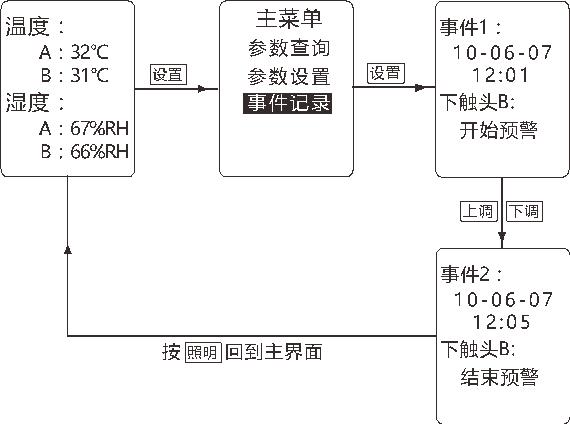

5.4 事件记录
