有源滤波器APF与静止无功发生器SVG的区别与联系?

时间:2019-04-01浏览量:352

欧迪森电气有限公司

有源滤波器APF与静止无功发生器SVG的区别与联系?

                       时间:2019年4月01日

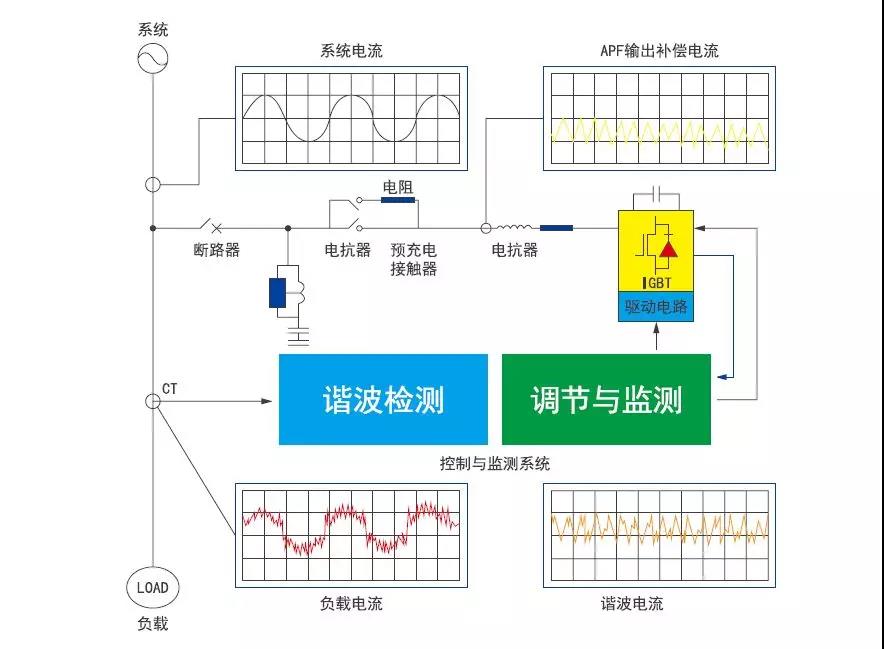

什么是有源电力滤波器APE?


      有源电力滤波器APE,是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网,对谐波电流进行补偿或抵消,主动消除电力谐波。

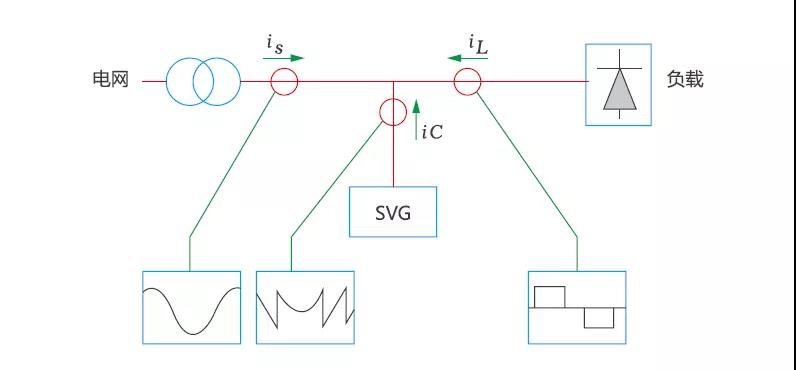

什么是静止无功发生器SVG?


      静止无功发生器SVG是将自换相桥式电路通过电抗器或者直接并联到电网上,调节桥式电路交流侧输出电压的相位和幅值,或者直接控制其交流侧电流,使该电路吸收或者发出满足要求的无功功率,实现动态无功补偿的目的。

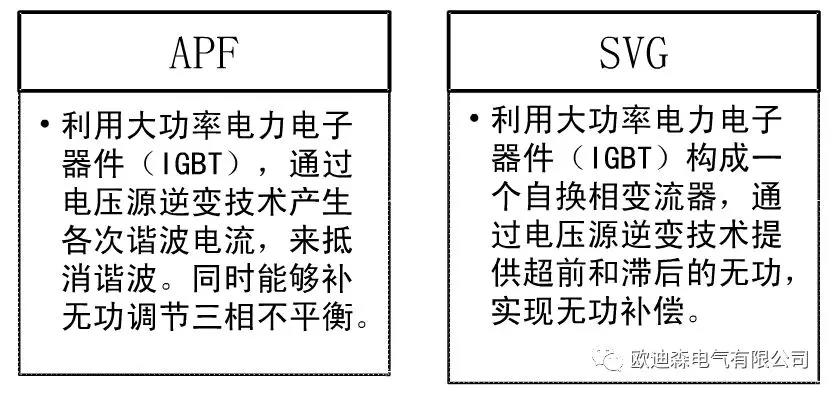

那两者有什么区别与联系呢?


      区别:静止无功发生器SVG是静态无功补偿设备,是用来提高系统功率因数的;而有源滤波器APF是谐波补偿设备,是用来消除系统内的谐波的。这是这两者最重要的区别。

      联系:两个设备可以组合使用,可实现在补偿无功功率的同时,对系统内的谐波电流进行滤除。


      简单来讲:欧迪森电气的有源滤波器APF的主要功能是滤波,欧迪森电气的静止无功发生器SVG的主要功能是无功补偿。如果是有谐波的场合,SVG需要配滤波器进行。SVG的好处是容量可以做的比较大一些。APF,一般有50A,100A,150A不等,对系统要求比较高。
